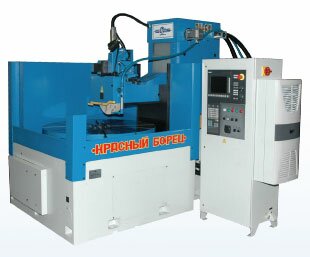

Станок предназначен для высокоточной обработки как плоских поверхностей (например плоские диски), так и профилей, представляющих собой сочетания отрезков, прямых, дуг, окружностей и других точно заданных кривых в прямоугольной системе координат.
Рациональная конструкция станины, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жёсткость и виброустойчивость станков, что гарантирует стабильную точность и чистоту обработки.
Станок оснащён системой ЧПУ Sinumeric- 802D с электроприводами STEPDRIVE для управления по координатам Y и Z.
Применение в узлах подач высокоточных безлюфтовых шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование.
Все рабочие перемещения
станков автоматизированы. Имеется электронный маховичок для перемещения по координатам Y и Z с дискретностью 1 мкм.
В станке применены комплектующие изделия ведущих мировых производителей: Siemens, Baluff, FAG, Rexroth.
| Наименование параметров | Значение |
| Диаметр стола, мм | 1200 |
Наибольшие диаметры обрабатываемой заготовки, мм
- диаметр
- высота (при установке на зеркало стола) | 1200
200 |
| Размеры шлифовального круга, мм | 400х20...100х127 |
|
Пределы скоростей перемещений рабочих органов (регулирование бесступенчатое):
- вращения планшайбы стола, мин.-1 (координата В)
- поперечного колонны, мм/мин. (координата Z)
- вертикального шлифовальной головки, мм/мин. (координата Y)
| 2,0…30
15…2000
0,001…600 |
Привод вращения шлифовального круга: - мощность, кВт
- мощность, кВт
- частота вращения шпинделя, мин .
| 11 / 1450
1 |
| Габаритные размеры станка : длина х ширина х высота | 4800х3500х2250 |
| Масса станка с приставным оборудованием, кг | 9000 |
